肇庆喷漆-活性炭吸附浓缩+催化燃烧设备工程

文章来源:恒峰蓝环境 发布时间: 2022-04-21 17:08:22

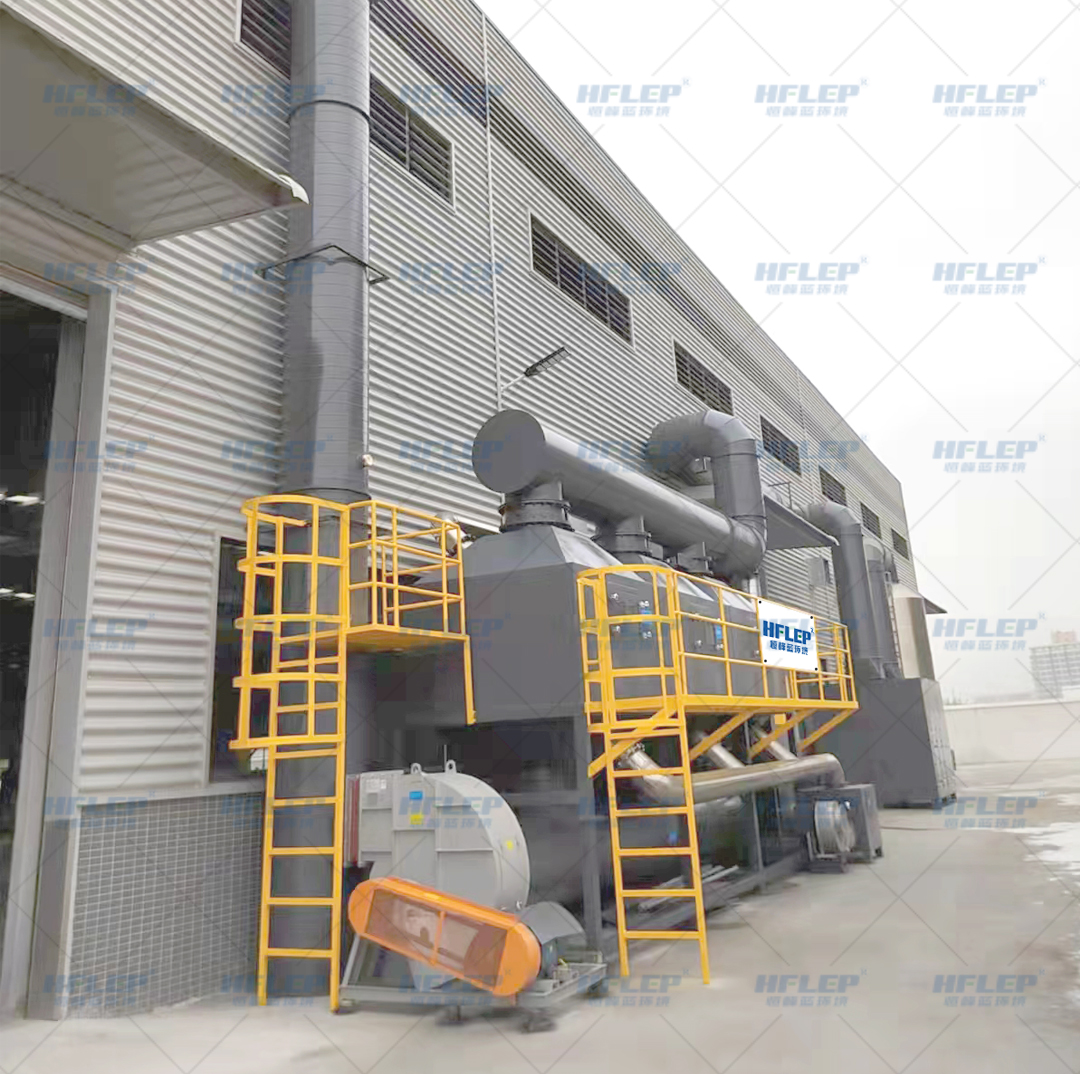

项目名称:喷漆废气处理项目



项目工况:项目主要从事高性能瓦楞纸板生产线及其控制系统、管理软件的生产,项目中设有喷漆线及焊接抛光等工序,未设有烘干,晾干等工序。经过计算该项目总排放废气总风量30000m³/h。



主要产生成分:苯、甲苯、二甲苯、非甲烷总烃等VOCs废气

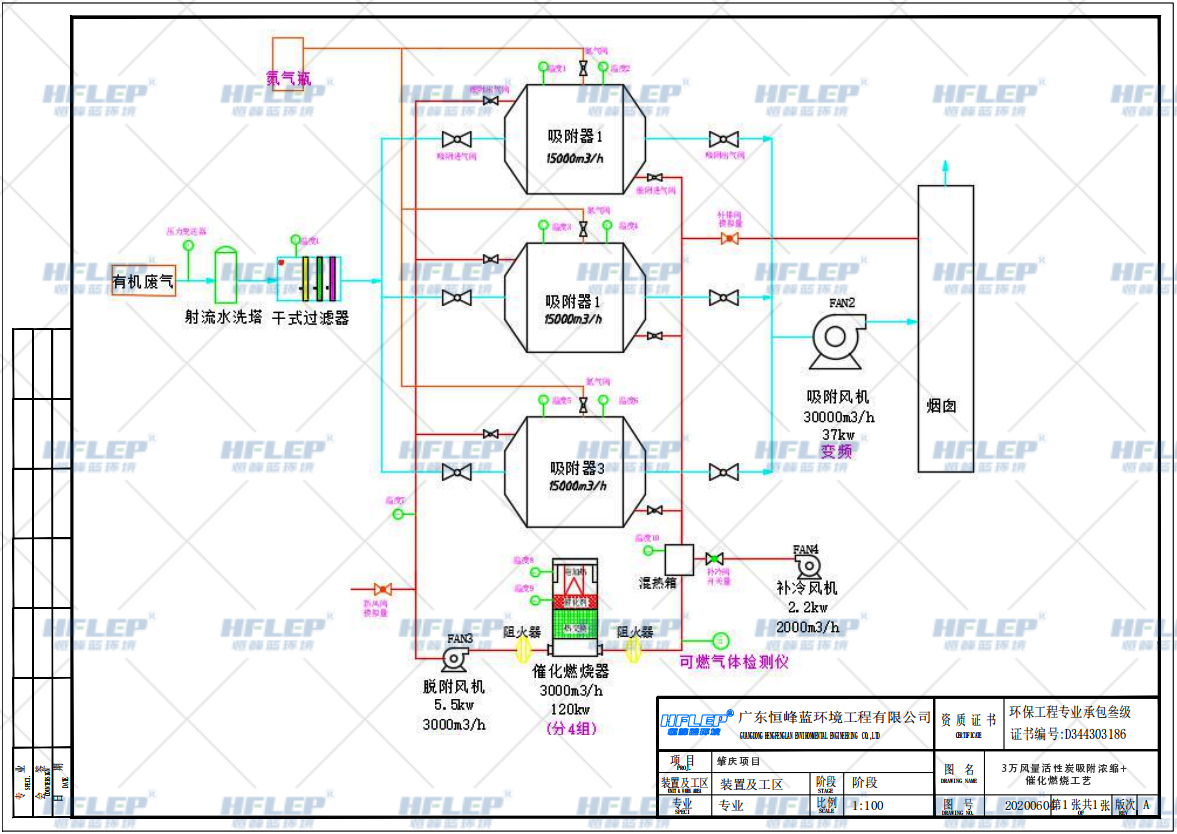

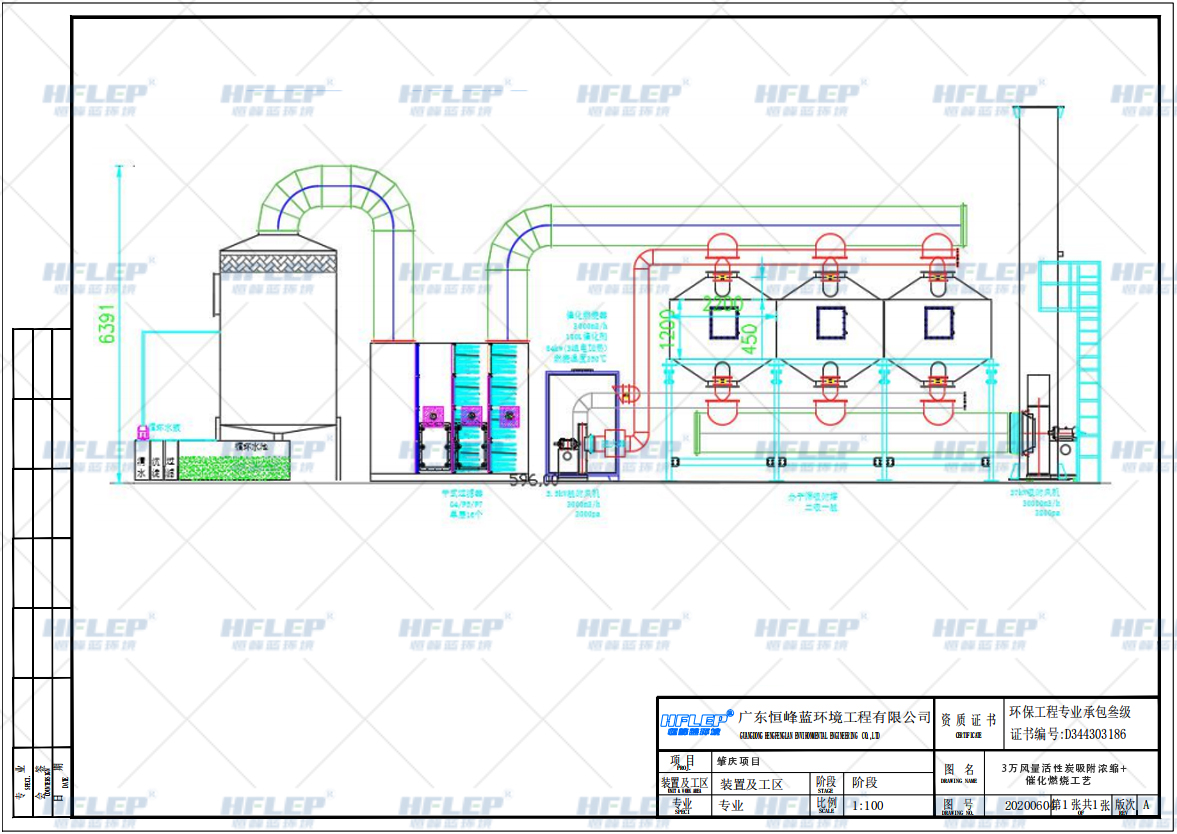

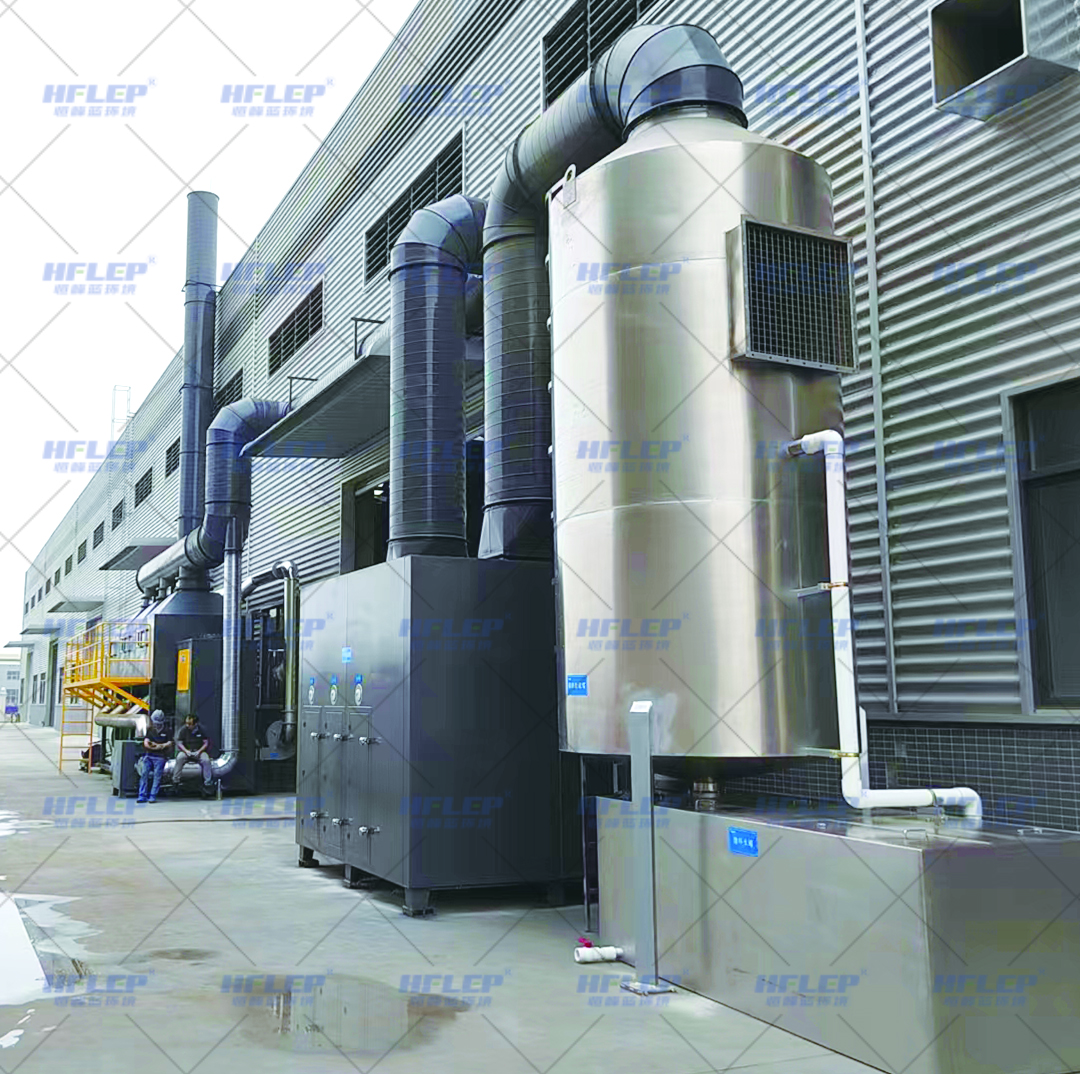

治理方案工艺流程:射流水洗塔+活性炭吸附浓缩+催化燃烧设备系统。



治理方案流程原理:收集汇总废气经风管引出后进入预处理设备处理后,进入活性炭吸附床净化浓缩,使得净化后的气体由汇集管通过风机引至烟囱排出。浓缩饱和后的吸附床(吸附时间到达设定值),通过气动阀门切换到脱附状态,启动催化床内的电加热器和脱附风机,高温脱附高浓度有机废气送入CO催化燃烧室,在电加热和催化剂的作用下,气体中的有机物质分解成CO2和HO。净化后的气体经换热器直接排入烟囱排放, 另一部分与新鲜空气混合至需要的再生温度, 用于脱附使用,使得项目达到经济节能的效果。





工程治理标准:本项目经处理后大气排放废气浓度满足项目喷漆工序产生有机废气,参照执行广东省《家具制造行业挥发性有机 化合物排放标准》(DB44/814-2010)第 II 时段排气筒排放限值及无组织排放 监控浓度限值要求。漆雾废气主要成分为颗粒物,执行广东省地方标准《大气 污染物排放限值》(DB44/27-2001)中第二时段二级标准及无组织排放监控浓度限值要求。
