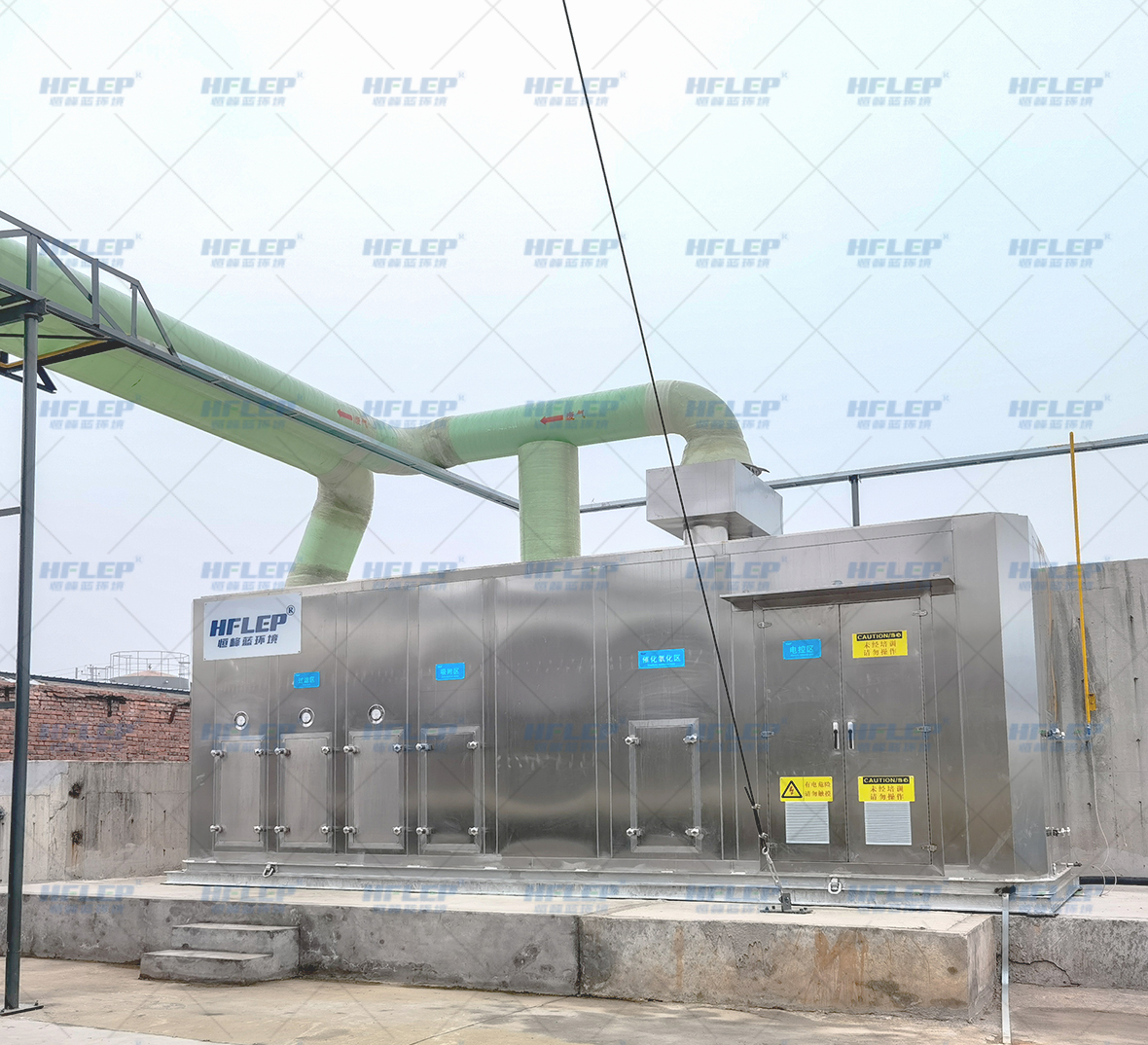

江西药业-活性炭吸附浓缩+催化燃烧一体机工程

文章来源:恒峰蓝环境 发布时间: 2022-04-20 15:21:07

项目名称:药业废气处理治理项目



项目工况:项目有组织废气主要有102B车间和101A车间的工艺废气、202A有机溶剂罐区废气、303B危废暂存库废气以及污水处理站废气。有机废气集中排气量总20000m³/h。



主要产生成分:氯化氢、SO2、二氯甲烷、乙酸乙酯、TVOC、氟化氢、四氢呋喃、甲醇、甲苯、溴化氢、环戊胺、石油醚、硫化氢、氨、苯胺等有机物。

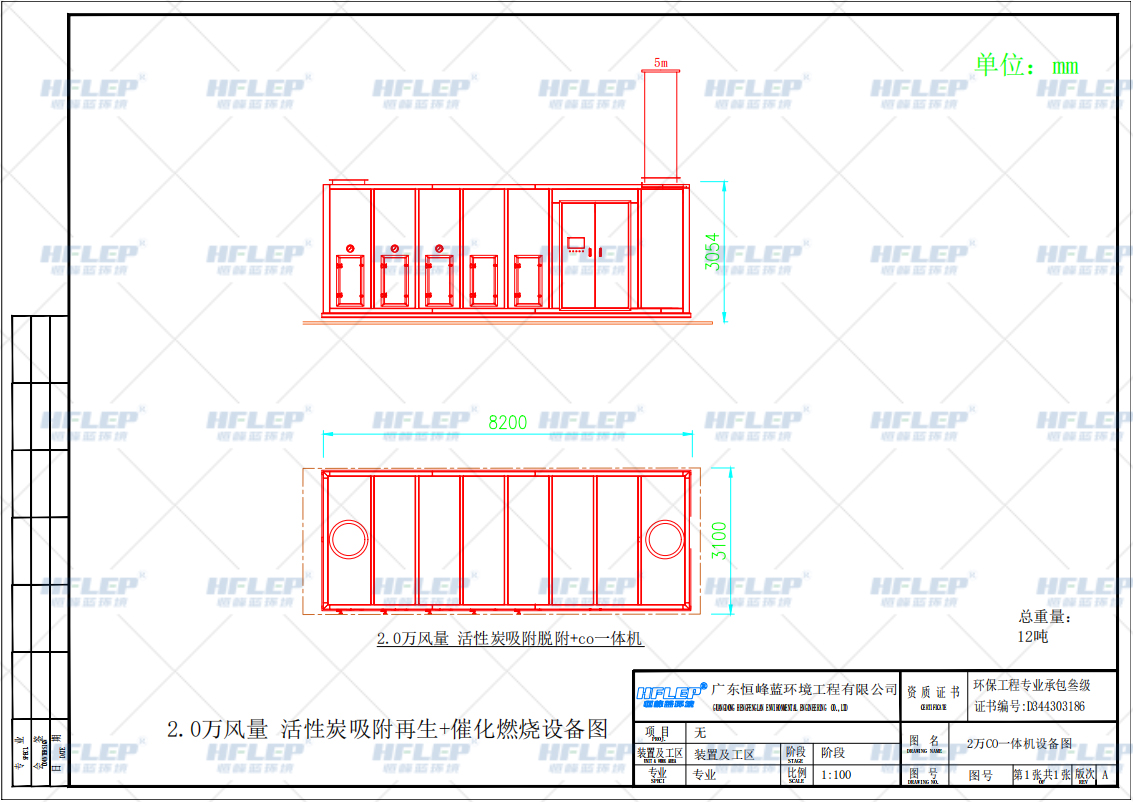

治理方案工艺流程:前处理喷淋+干式过滤器+活性炭吸附浓缩+催化燃烧装置。


治理方案流程原理:收集汇总废气经风管引出后进入预处理设备处理后,进入活性炭吸附床净化浓缩,使得净化后的气体由汇集管通过风机引至烟囱排出。浓缩饱和后的吸附床(吸附时间到达设定值),通过气动阀门切换到脱附状态,启动催化床内的电加热器和脱附风机,高温脱附高浓度有机废气送入CO催化燃烧室,在电加热和催化剂的作用下,气体中的有机物质分解成CO2和HO。净化后的气体经换热器直接排入烟囱排放, 另一部分与新鲜空气混合至需要的再生温度, 用于脱附使用,使得项目达到经济节能的效果。




工程治理标准:项目废气排放执行《大气污染物综合排放标准》(GB16297-1996) 表2二级标准:其中甲荣、甲醇、Tvoc 、非甲烷总烃、 氯化氢等排放执行《挥发性有机物排放标准第3部分:医药制造业》(DB36/1101. 3- 2019)和《制药工业大气污染物排放标准》(GB37823 -2019)较严值。
